PGZD型平面拱形鑄鐵閘門
產品介紹
PGZD型平面拱形鑄鐵閘門特點：
★PGZD 型平面拱形鑄鐵閘門是在 PGZ 型基礎上制造的整體式閘門；
★與 PGZ 型相比，其閘板的圓弧較小，板面高度較小，結構小巧；
★承受水頭較低。
產品說明
- PGZD型平面拱形鑄鐵閘門
- 水閘
- PGZD型
- 水工機械設備
- 河南新鄉長垣
- 承接非標制造
- 定制生產
- 10~20天
- 全國
- 自提或物流托運
- 安裝另議
產品圖冊
相關參數
PGZD型平面拱形鑄鐵閘門/型號說明圖片
PGZD型平面拱形鑄鐵閘門圖片

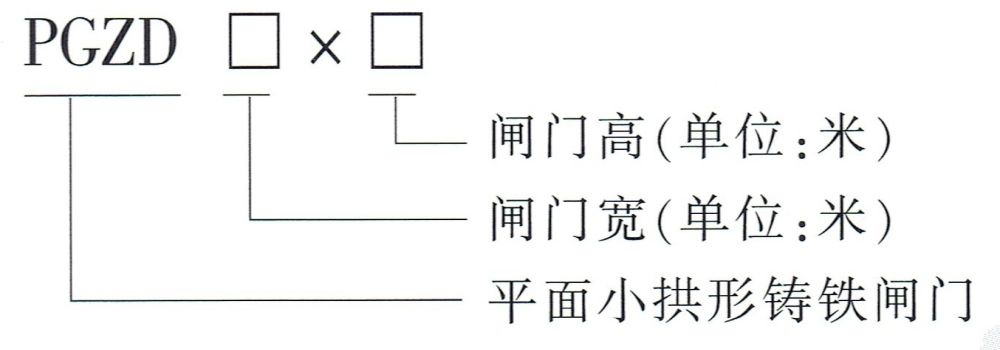

| 型號說明
|

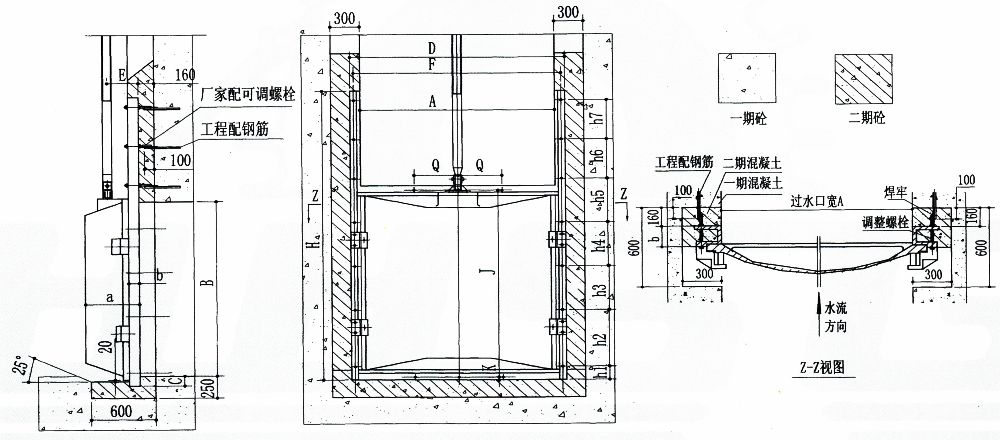

PGZD型平面小拱形鑄鐵閘門基礎安裝示意圖
 |
PGZD型平面小拱形鑄鐵閘門外形尺寸及基礎安裝參數表
| 規格 | A | B | C | D | E | F | H | K | J | Q | a | b | h1 | h2 | h3 | h4 | h5 | h6 | h7 | 重量(kg) | 地腳螺栓 | ||
| 板重 | 總重 | ||||||||||||||||||||||
| PGZD1.8x1.5 | 1800 | 1500 | 90 | 1990 | 162 | 1934 | 2400 | 272 | 95 | 150 | 450 | 500 | 600 | 570 | 1097 | 8-M16x230 | |||||||
| PGZD2x1.8 | 2000 | 1800 | 110 | 2210 | 182 | 2134 | 3300 | 316 | 110 | 150 | 500 | 600 | 750 | 450 | 650 | 810 | 1315 | 12-M20x250 | |||||
| PGZD2x2 | 2000 | 2000 | 110 | 2210 | 182 | 2134 | 3300 | 316 | 110 | 150 | 650 | 700 | 500 | 450 | 650 | 840 | 1408 | 12-M20x250 | |||||
| PGZD2.2x1.5 | 2200 | 1500 | 110 | 2410 | 182 | 2334 | 2350 | 319 | 110 | 150 | 850 | 700 | 500 | 650 | 1146 | 8-M20x250 | |||||||
| PGZD2.2x2.2 | 2200 | 2200 | 110 | 2410 | 182 | 2334 | 3320 | 319 | 110 | 150 | 620 | 750 | 600 | 450 | 400 | 825 | 2360 | 12-M20x250 | |||||
| PGZD2.5x1.2 | 2500 | 1200 | 110 | 2710 | 182 | 2634 | 1900 | 346 | 110 | 150 | 650 | 650 | 300 | 560 | 1128 | 8-M20x250 | |||||||
| PGZD2.5x1.5 | 2500 | 1500 | 110 | 2710 | 182 | 2634 | 2350 | 346 | 110 | 150 | 850 | 700 | 500 | 710 | 1286 | 8-M20x250 | |||||||
| PGZD3x1.2 | 3000 | 1200 | 130 | 3240 | 205 | 3154 | 1900 | 35 | 1390 | 700 | 415 | 133 | 150 | 650 | 650 | 300 | 790 | 1911 | 11-M20x270 | 3-M20x170 | |||
PGZD型平面拱形鑄鐵閘門貨源產地生產廠家還提供雙向止水鑄鐵閘門、平面平板鑄鐵閘門、平面拱形鑄鐵閘門、整體平面鑄鐵小閘門、圓形平面鑄鐵閘門、拍門、調節堰門、機閘一體閘門、暗桿式閘門、鋼鐵復合閘門、平面滑動鋼制閘門\疊梁門、平面定輪鋼制閘門、弧形鋼制閘門和卷揚式單吊點啟閉機、QT型單向\雙向臺車式啟閉機、耙斗清污機、手電一體\移動式\卷揚式\門式啟閉機和壩頂門機、清污機、攔污排、攔污柵、清污船、挖泥船、等水利水工機械設備的國標非標設計制造和安裝調試、升級改造、維修保養，產品廣泛配套用于水力發電、水庫、漁業農業水利、防洪、港航水利、排水工程、環境水利等工程建設與裝備設施上面。更多水工機械設備成套與零部件結構類型、型號規格、技術參數、材質工藝、技術標準、產品特性\選型、工作原理、常見故障排除與安全注意事項請聯系我們咨詢。
